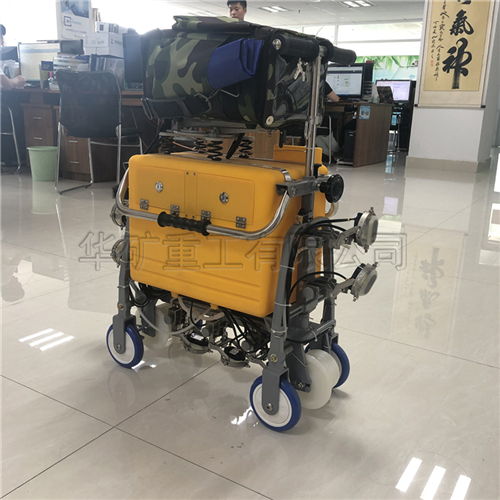

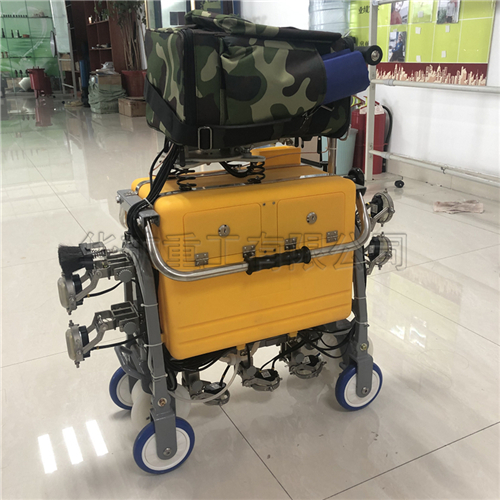

鋼軌探傷儀

鋼軌探傷儀產品介紹：

該儀器是GCT-8型鋼軌探傷儀的升級產品；執行TB/T 2340-2000《多通道A 型顯示鋼軌超聲波探傷儀技術條件》。

該儀器具有如下特點：

9個探測通道，其中：

0°通道一個；

37°通道兩個（前37°、37°）；

70°通道六個（前70°、后70°、前內70°、前外70°、后內70°、后外70°），這六個探頭可以完整覆蓋整個軌頭。

8.4寸漫反射彩色顯示屏,屏幕亮度高，可在陽光下清晰顯示圖像，無鏡面反射光。

超聲波A型脈沖和B型圖像同屏、同步、分區顯示。具有有A型脈沖顯示、B型圖像顯示兩個區域和兩個參數區。

該儀器配有40個軟觸鍵鍵，操作十分簡便，主要功能一鍵操作，可以節省現場操作時間，提高工作效率。

具有探頭自動檢測功能，行進（探傷）作業中如果超聲波探頭發生故障，可在3米內發出提示報警。

帶有GPS 缺陷定位功能。

具有全程自動記錄探傷數據功能（作業路線、探傷速度、時間、報警情況、靈敏度等），每天形成一個獨立的文件，可連續記錄保存60天的探傷數據。

配套微機播放軟件。探傷作業記錄的數據可以通過播放軟件進行連續播放和分析。并可以對探傷儀探頭的耦合進行全程評價。

環境適應性好，可以在-30～50℃溫度環境下工作。

具有全防雨結構。

鋼軌探傷儀產品參數：

探測通道：9個通道（也可選用7通道）。

刷屏速度：60Hz/s。

探頭工作頻率： 2MHz。

重復探測頻率：400Hz（每個通道）。

探測范圍：

0～200mm±5mm（43kg/m和50kg/m鋼軌）

0～250mm±5mm（60kg/m和75kg/m鋼軌）

?　探測靈敏度余量：

執行TB/T 2340-2000

動態范圍：≥30dB(抑制小)，2～6dB(抑制大)。

水平線性誤差：≤2%。

垂直線性誤差：≤5%。

增益控制范圍：0～80dB。

減器誤差：每20dB不大于（小于）1dB。

報警閾值：

回波大于滿幅度的70%（A~I通道反射式報警），回波小于回波滿幅度的30%。

報警頻率：

70通道：250Hz;37°通道：500Hz;0°通道：1000Hz。

全程記錄儲存文件：60天。

動態Ａ脈沖圖像文件：≥600分鐘。

工作電壓：21.6V（6節8A/h聚合物鋰電池串聯）。

額定功耗：≤8W。

工作溫度：－30℃～50℃。

耦合劑容量：20L。

重量：25㎏（不含耦合劑）
