斷水保護裝置

斷水保護裝置產品介紹

斷水保護裝置主要用于煤礦瓦斯抽放泵的斷水保護。當瓦斯抽放泵的供水正常時水箱中的浮子浮起，隔爆微動開關閉合，瓦斯抽放泵工作；當循環供水不正常時水箱中的浮子落下，隔爆微動開關打開，瓦斯抽放泵停止工作。由此，實現斷水保護。

斷水保護裝置使用條件

（a）周圍環境溫度-20~+40℃；

（b）周圍空氣相對濕度不大于95%（+25℃時）；

（c）在有沼氣或爆炸性危險氣體混合物礦井中；

（d）在無顯著搖動和沖擊振蕩的地方；

（e）無水或水流浸入的地方；

（f）空氣中不含主要化學介質，經常或不定期腐蝕

斷水保護裝置結構特征

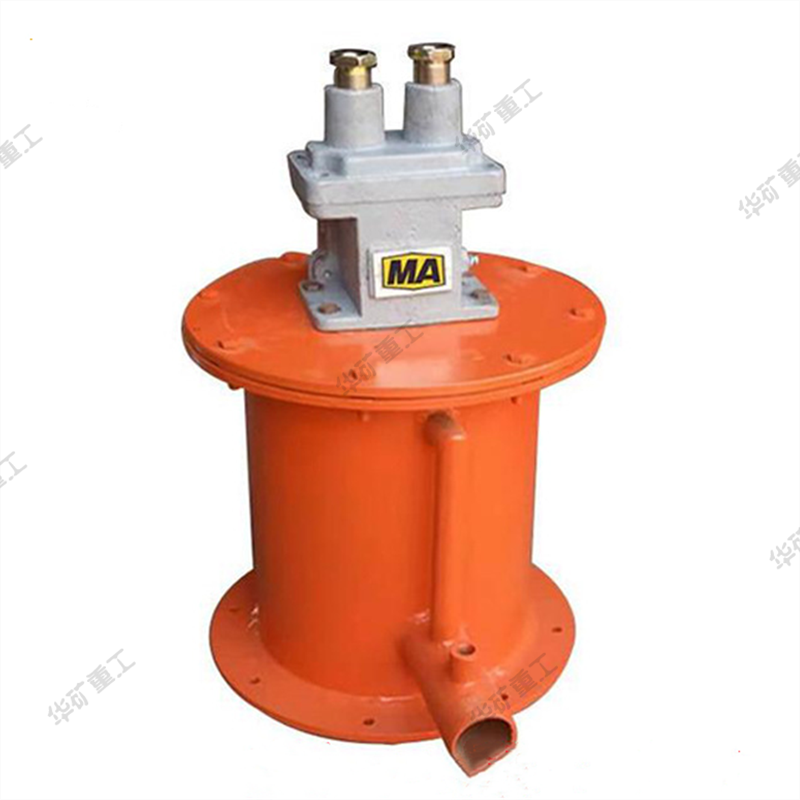

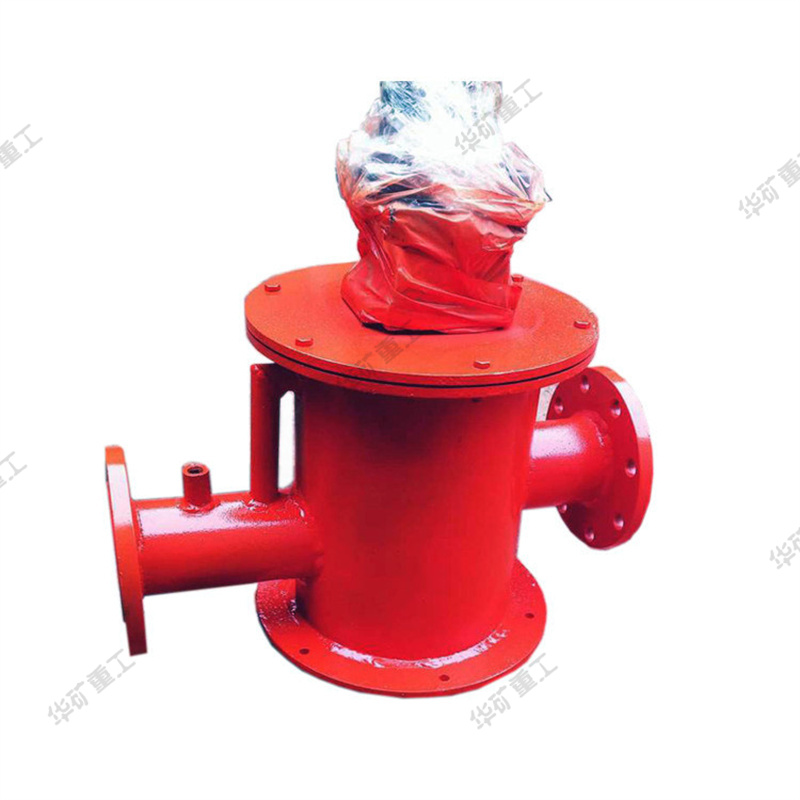

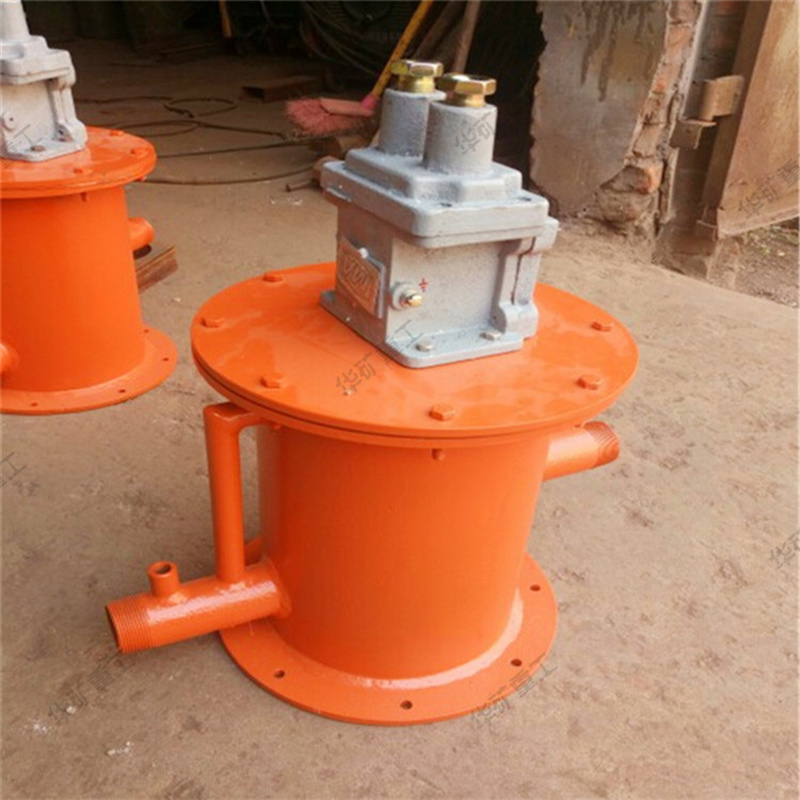

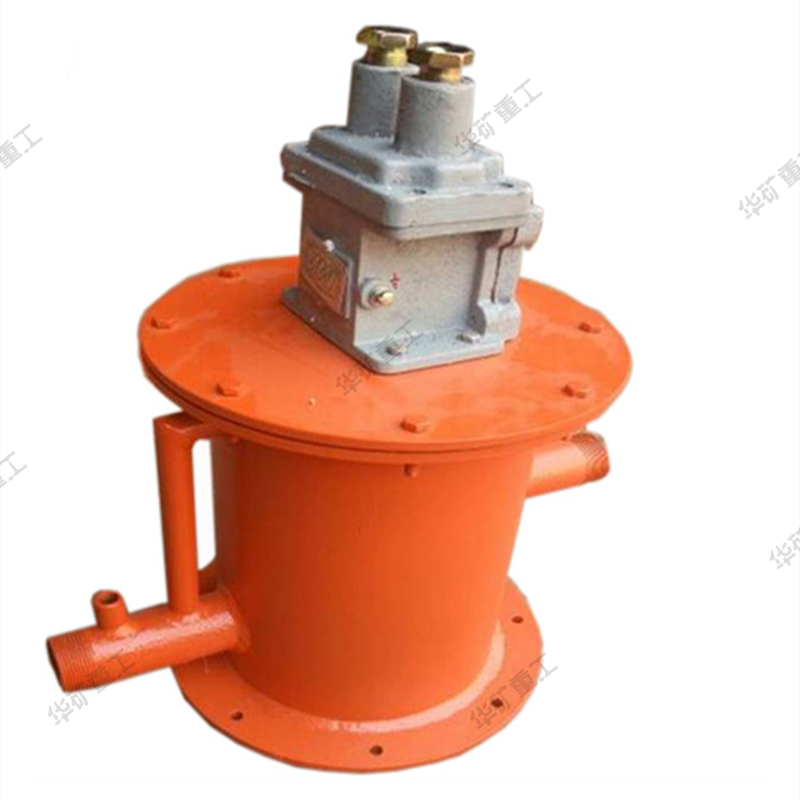

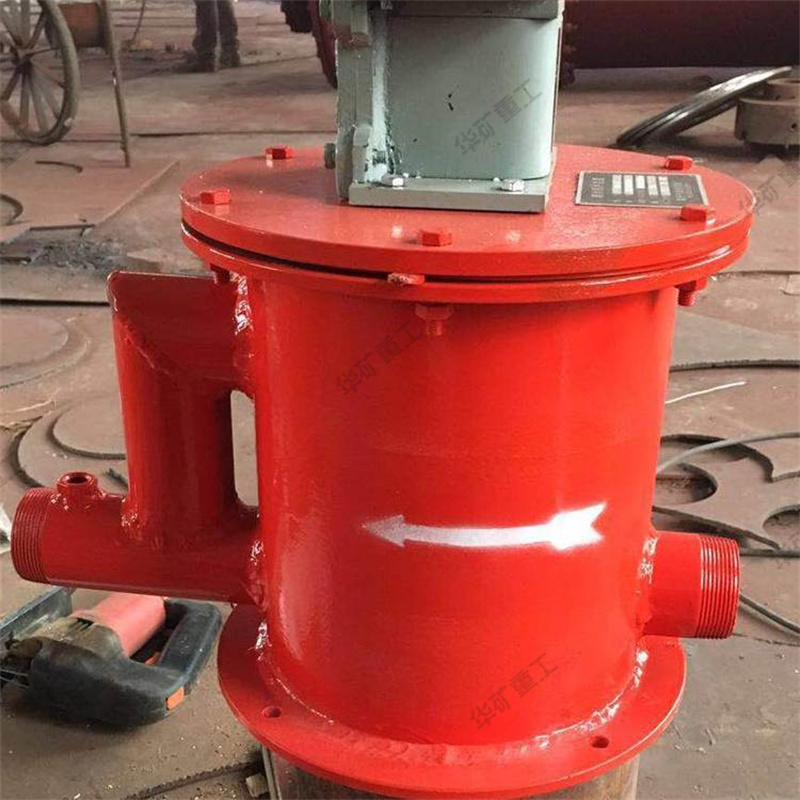

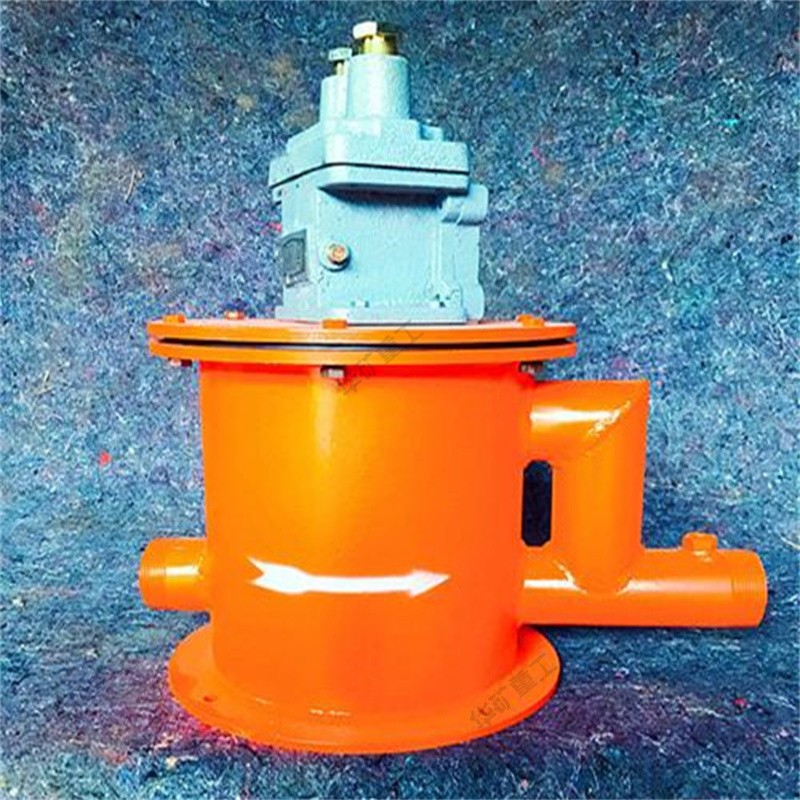

斷水保護裝置由隔爆外殼和內部組裝微動開關組成，外殼包括主腔和接線箱，運動部分為直動式。水箱內有不銹鋼浮子，浮子室有進水口，浮子、密封墊及排氣管出水口組成；利用水的浮力使浮子浮起打開微動開關，保證泵的控制回路接通；礦用微動隔爆開關管道無水時浮子落下，微動開關打開，泵的控制回路斷開。還可根據需要在出水口安裝水壓表顯示供水管的壓力（安裝磁化水室）。

斷水保護裝置技術特性

（a）微動開關額定電壓60V以下，電流5A；隔爆等級d1，引入電纜外徑φ10~13，重量5Kg。適用于具有爆炸性的危險氣體的煤礦控制線路中。

（b）微動開關的推桿工作行程不大于0.7mm，行程余量不小于0.4mm。
