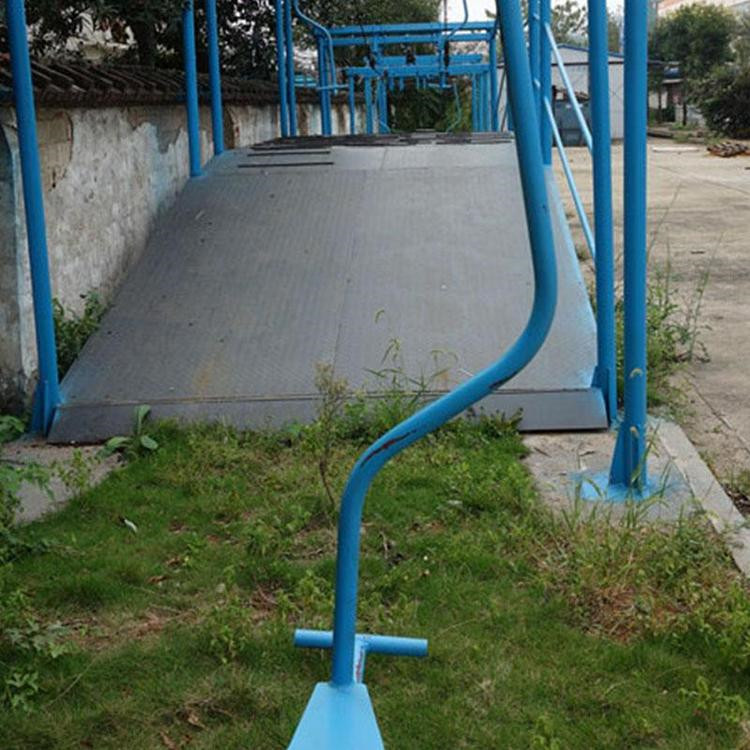

架空乘人裝置

猴車正式全稱為礦山架空乘人索道，主要用于地下礦山輔助運輸工人。

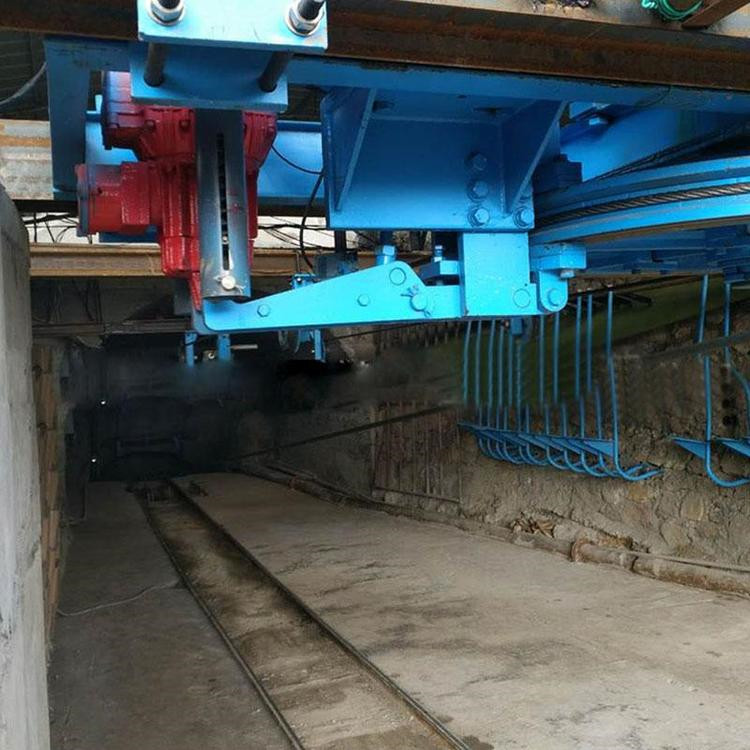

將鋼絲繩安裝在驅動輪、托繩輪、壓繩輪、迂回輪上并經張緊裝置拉緊后，由驅動裝置輸出動力帶動驅動輪和鋼絲繩運行，從而實現輸送礦工的原理。用地下礦用架空索道來輸送礦工，其目的是縮短礦工上下井的路途時間，減輕礦工上下井的體能消耗。
猴車的特點
1、安全實用；
2、安全保護——設有PLC可編程序自動化控制系統；
3、節能運行——設有PLC可編程序自動化控制系統，
猴車日常維護保養
1、每日檢查所有堅固件是否松動，特別是驅動部連接螺絲、地腳螺栓、各種U型螺栓，發現問題及時處理
2、每日檢查各繩輪轉動靈活情況，發現異常及時處理
3、每日檢查鋼絲繩磨損情況，鋼絲繩的檢查、試驗、更換必須按《煤礦安全規程》有關鋼絲繩的規定執行
4、檢查減速機運行工況，發現減速機溫升超過80度，或油溫超過100度、漏油、油的質量下降以及產生不正常噪音等現象時，應停止使用，檢查原因，進行處理。

煤礦架空乘人裝置的輸送原理和作用

將鋼絲繩安裝在驅動輪、托繩輪、壓繩輪、迂回輪上并經張緊拉緊裝置后，CMGK111由驅動裝置輸出動力帶驅動輪和鋼絲繩運行，從而實現輸送礦工的原理。用架空乘人裝置來輸送礦工，其目的是縮短礦工上下井的路途時間，減輕礦工上下井的體能消耗。

煤礦架空乘人裝置的特點
1.智能化運行控制功能
包括運行方式的選擇、參數調整、啟停控制、故障復位等。
2. 智能化信息顯示功能
●  運行方式顯示：顯示“連續方式”、“間斷方式”、“檢修方式”、“調試方式”
●  運行狀態顯示：顯示高低速制動閘制動和松開、急停/禁啟。
●  故障類別顯示：顯示有人身安全保護和設備安全保護的故障類別
●  運行數據顯示：顯示日期、時間、急停區域、電流電壓、溫度
3. 智能化報警功能
分為語音報警、笛聲報警、閃爍報警
4. 智能化通訊功能
●  自動接收程控電話呼叫功能。即當用市話、手機、內線電話撥打架空乘人裝置程序電話振鈴三聲無人接聽時，猴車的操作臺自動模擬摘機并轉播電話內容至機頭機尾或全巷道（當有廣播裝置時）。
5. 遠程控制功能
提供遠程控制端口和猴車的遠程控制技術
6. 安全保護—設有PLC可編程序自動化控制系統
（一）人身安全保護：有十項（必配）
●  防掉繩保護

●  重錘下限位保護

●  系統防靜電保護

●  欠速打滑和過速飛車保護
●  鋼絲繩斷繩急停保護

●  機頭機尾越位保護

●  機頭機尾入繩口安全防護裝置
●  上變破點掉繩捕繩保護

●  全巷道突發事件緊急停車保護
●  吊椅防過擺保護（適用于G、HK抱索器）
（二）設備安全保護：有五項（選配）
●  電機電流、電壓保護

●  電機溫度保護

●  減速機油溫油位保護（必配）
●制動器動作失效保護（必配）

●  低速端保護（必配）
以上安全保護項目發生時，PLC裝置自動檢測信號，乘人裝置立即停車和閉鎖，同時發出聲光語言報警，顯示屏上顯示安全保護項目。只有消除故障后，系統才會解除閉鎖和重新啟動運行。
煤礦架空乘人裝置基本配置
（一）機械傳動方式
●  1. 單輪驅動型

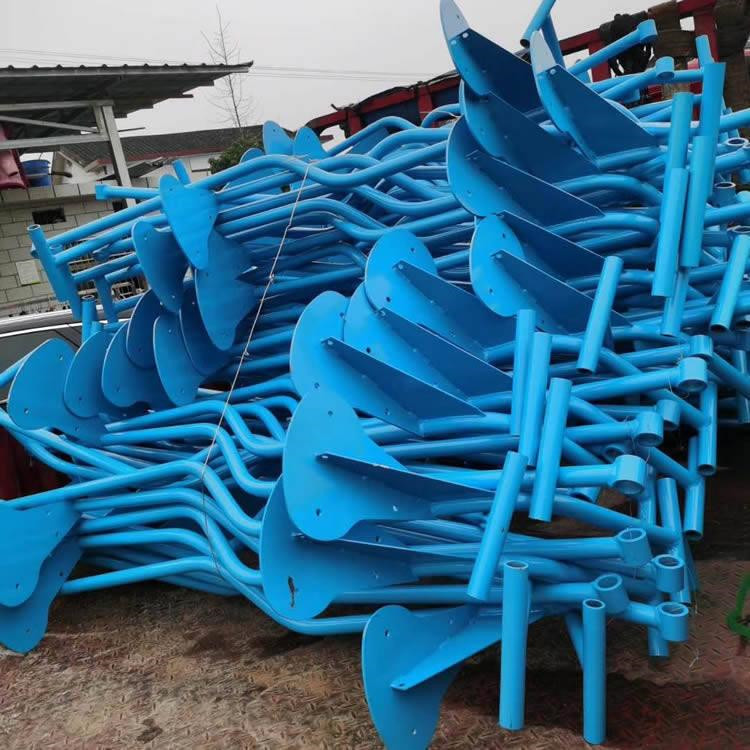

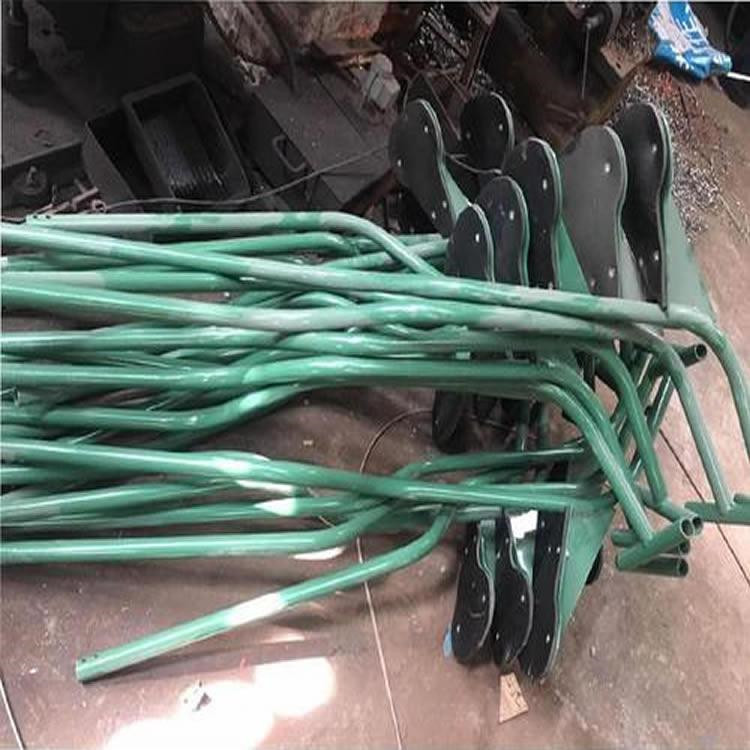

基本配置有：電動機、聯軸器、工作擎動器、減速器、驅動輪、驅動裝置機架、吊架、托繩輪、壓繩輪、防掉繩裝置、吊椅、抱索器、鋼絲繩、橫梁、尾輪架、尾輪、張緊裝置、吊椅防過擺裝置、手動控制或自動化控制的電氣控制系統。單輪驅動裝置可落地或架空布置。
●  2. 雙輪驅動型
基本配置有：除具備單輪驅動裝置的基本配置外，還配有靜態上下車裝置、輪邊摯動器（蝸輪蝸桿減速機不需要）。雙輪驅動型的驅動裝置落地布置。適用于長距離的高速或低速猴車。
●  3. 子母驅動型
基本配置有：除安裝兩套驅動裝置外，其余配置和單輪驅動型相同。適用于窄巷道、長距離、大坡度的巷道條件。
（二）液壓傳動方式
●  1. 單輪驅動型
基本配置有：電動機、聯軸器、液壓泵、補油泵、制動油泵、制動器、液壓馬達、驅動輪、吊架、托繩輪、壓繩輪、防掉繩裝置、吊椅、抱索器、鋼絲繩、橫梁、尾輪架、尾輪、張緊裝置、吊椅防過擺裝置、手動控制或自動化控制的電氣控制系統。單輪驅動裝置可落地或架空布置。
●  2. 雙輪驅動型
基本配置有：除具備單輪驅動裝置的基本配置外，還配有靜態上下車裝置、輪邊摯動器。雙輪驅動型的驅動裝置落地布置。適用于長距離的高速或低速猴車。
●  3. 子母驅動型
基本配置有：除安裝兩套驅動裝置外，其余配置和單輪驅動型相同。適用于窄巷道、長距離、大坡度的巷道條件。
