液壓轉盤

液壓轉盤產品介紹

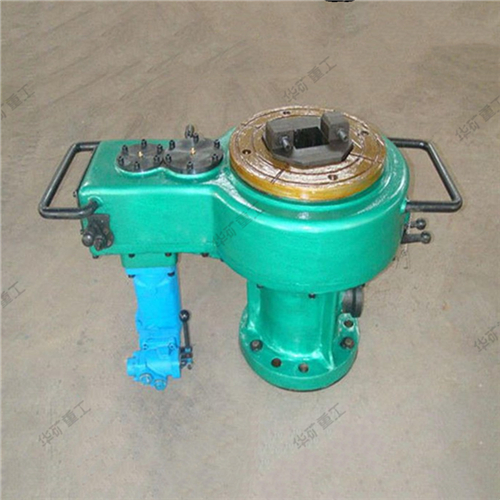

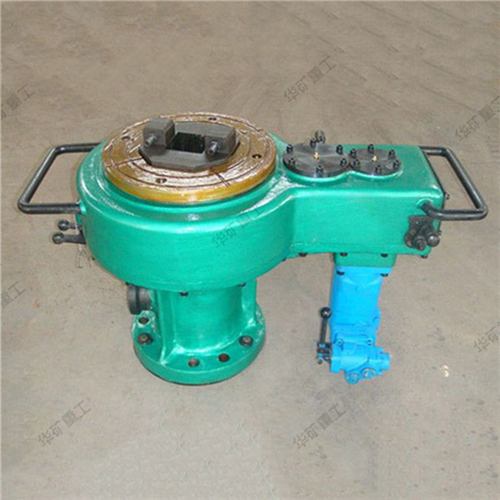

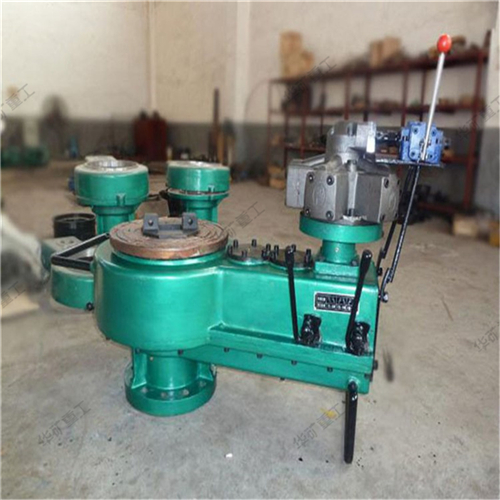

ZP70Y系列液壓轉盤是油田修井作業時用于鉆水泥塞以及淺井套銑、造扣等井下作業的一種新型機械化設備。使用該設備擴大了小型修井機的作業范圍和能力，小修作業隊可替代大修作業隊施行某些鉆柱的旋轉作業，降低修井費用。

液壓轉盤特點

1、安裝使用方便。用 M30 螺栓與 250 井口或 350 井口聯接在一起，用尾繩消除旋轉過程中產生的反力矩，即可工作。

2、動力來源方便。利用修井機上的液壓源聯接到液壓轉盤的液壓馬達上即可工作。

3、操縱手動換向閥，可實現轉盤的正反轉，操作簡單、動作靈活可靠。

4、設有兩個檔，以實現對不同轉速和不同扭矩的工作要求。

液壓轉盤參數介紹

型號:ZP70Y-24

轉盤通孔直徑:mm 180

適用方鉆桿范圍 76x76(3”)

89x89 (3 1/2”)

方補芯方孔尺寸 79x79

靜載荷(kN)600

轉速(r/min)66

配用馬達型號 BM6-625

系統工作壓力(MPa)6-14

系統額定流量(/min)130

總質量460

外形尺寸1100x544x660
