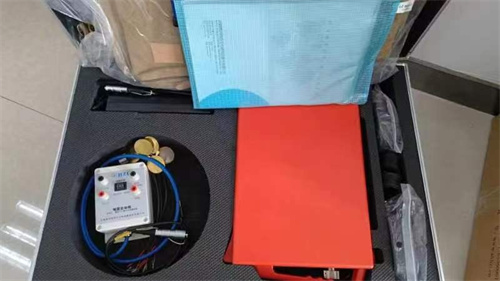

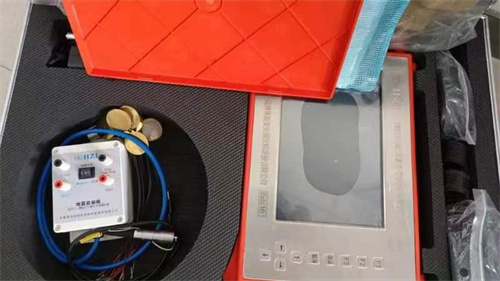

產品簡介
該儀器是基于“分布式井行智能電極電位差信號采集方法”和“一種基于礦井物聯網技術
的物探儀器遠程控制系統及其控制方法”等多項發明專利研制而成，符合《回采工作面煤層槽波地震探測方法》和《煤礦并行電法數據采集方法》等多項行業標準。槽波地震采集模塊利用地震波射線穿透地質體，通過對地震波走時、能量和頻率的觀測，并經計算機處理反演，重現工作面內部或者鉆孔之間的地質結構圖像;電法模塊使用全電場觀測技術同步采集所有測點的自然電場、一次電場電位和二次電場電位數據，極大提高了電法數據采集效率和采集精度。儀器可廣泛應用于礦井構造、陷落柱、水害綜合探測工作。
主要技術參數：
通道數 | 16、32、48、64、128、256道等(可擴展任意多道) | 輸入阻抗 | 32 KΩ |
A/D轉換 | 24位 | 采樣點數 | 1K、2K、4K、8K、16K |
采樣間隔 | 20/50/100/200/500/2000μs(可選) | 超前采樣點數 | 32、64、128、256、512、1024、2048 |
延遲采樣點數 | 32、64、128、256、512、1024、2048 | 觸發方式 | 外觸發/信號沿觸發 |
理論動態范圍 | 180 dB | 最大輸入信號 | ±5Vrms |
前置放大器(固定/浮點) | 1/8、1/4、1/2、1、2、4、8、16、32、64、128 | ||
通訊方式 | USB，串口，可選WiFi接口 | ||
內置FPGA | 可完成多種數字信號處理功能 | ||
工作時間 | 內置充電電池，充滿可連續工作8小時 | ||
主要功能：
1.回采工作面頂、底板富水性探測、采空區富水性探測、面內陷落柱等含水構造探測。
2.巷道底板電測深、電剖面探測、掘進工作面巷道超前探測。
3.回采工作面構造、煤厚變化及應力集中區等探測。
4.掘進巷道迎頭前方地質構造發育特征探測。
主要特點：
1.分布式采集基站可擴展，數量、空間分布靈活多變;
2.一體化主機連接n個采集基站，構成16n路激發和16n路接收的網絡井行地電場勘探、監測
系統，或者構成16n路震波勘探系統，用戶可根據需求任意選擇儀器道數;
3.具有一鍵成圖模式，操作更加簡化智能、采集基站內置大容量存儲，支持歷史數據查右;
4.軟件功能完備，配置兼具數據米集與處理的專業系統軟件，且國內同行業內具有權威
性，可實現數據的采集、顯示、管理、對比、處理成像及判別分析;
5.智能化Android系統平臺、高清彩色鲀摸屏及機械輔助按鍵，人機交互便捷:
6.可以實現二維或三維電法勘探和地震勘探、多波多分量地震勘探。
應用實例：

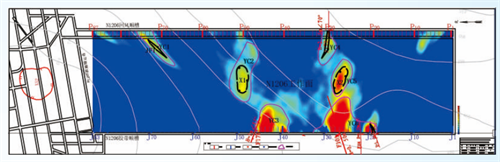

面內探測共解釋6個異常區，YC4和YC6異常區與實揭斷層對應。YC1、YC2 YC3和YC5經鉆探驗證，直接揭露陷落柱。
某集團某礦工作面槽波地震探測實例

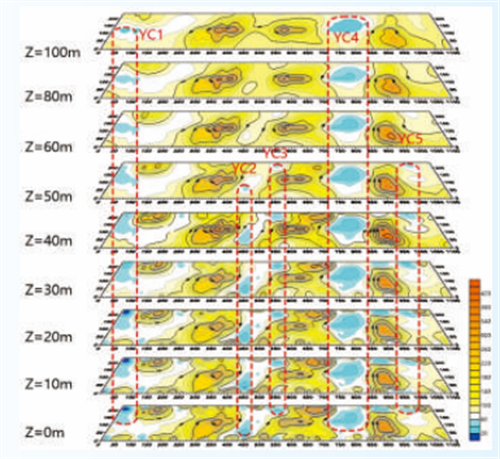

電法探測圈定工作面頂板上方存在5處相對低阻區域，分析為存在隱伏構造，局部富水，與開采煤層上部含水層存在一定的水力聯系。經鉆探驗證，YC4異常區初時鉆孔涌水量約10m3/h，后逐漸減至約1m3/h，累計出水約450m3;YC1、YC2有少量出水，大約2~3m3/h
