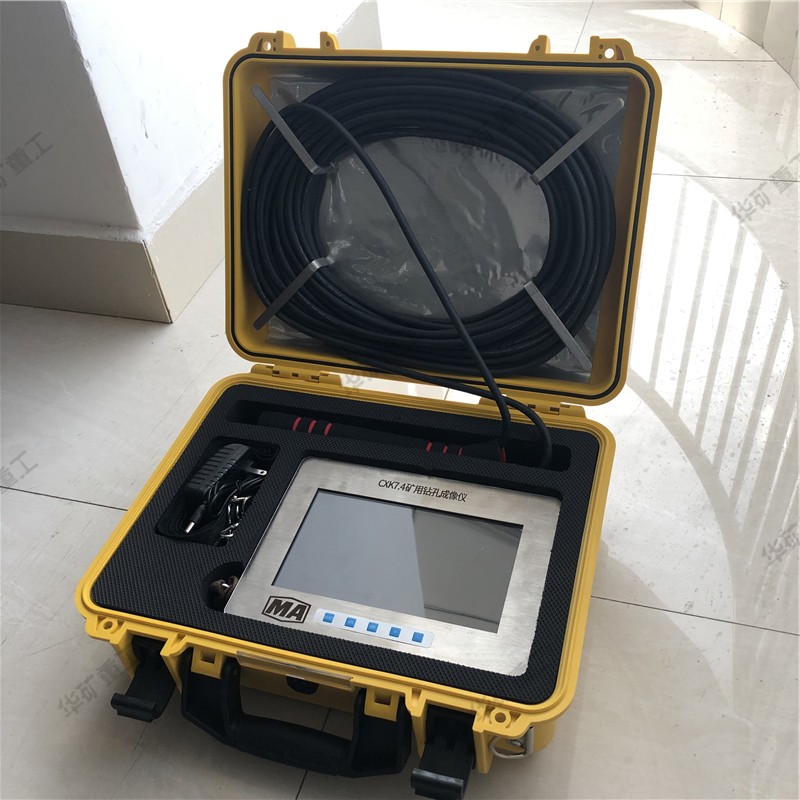

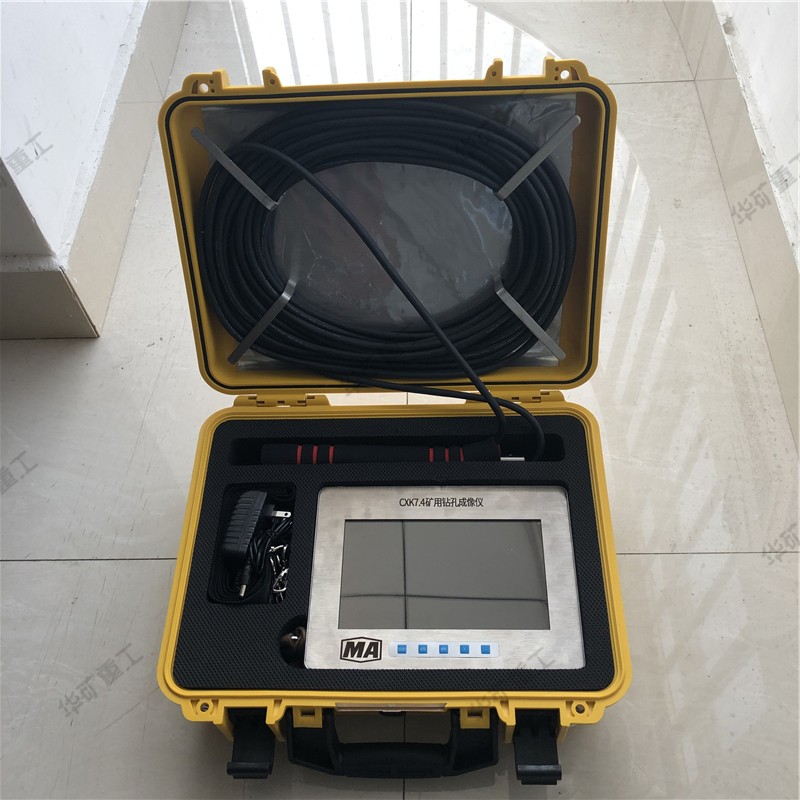

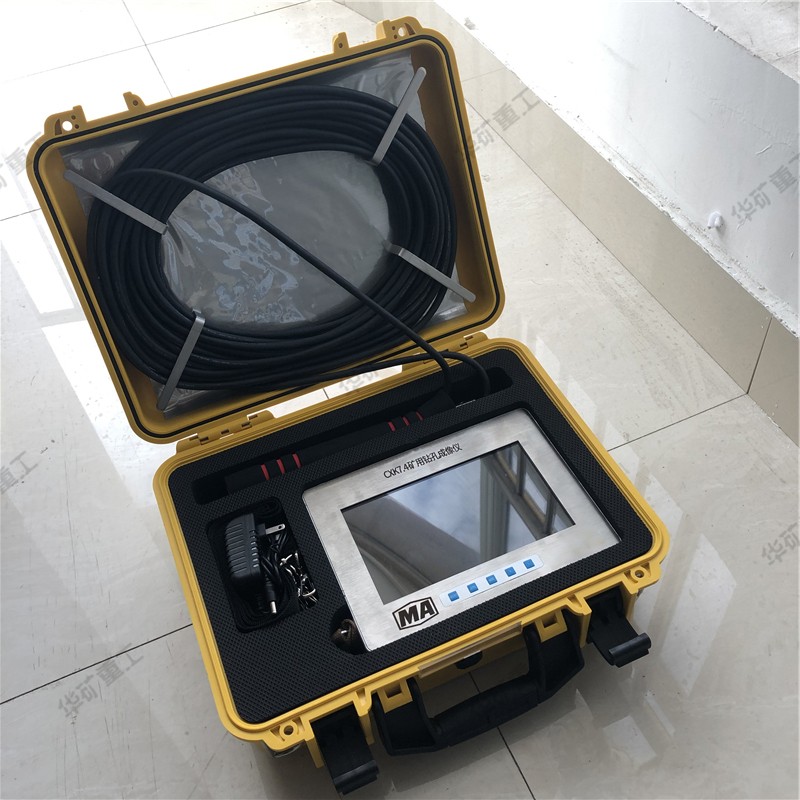

鉆孔成像儀

礦用鉆孔成像儀產品介紹：

該儀器適用于煤礦井下惡劣條件下的各類鉆孔檢測，對鉆孔進行全孔壁成像、錄像，關鍵部位抓拍圖片、局部放大等。主要用于觀測斷層裂隙產狀及發育情況，含水層、溶溝溶洞、含水層出水口位置；觀測煤層等礦體走向、厚度、傾向、傾角，層內夾矸及與頂板巖層的離層裂縫程度等；區分礦體、巖體、煤層、土層等各種地質結構體。該設備采用先進的嵌入式技術，基于Android系統進行軟件開發，集鉆孔圖像采集與存儲、視頻采集與存儲、鉆孔軌跡測量、深度測量、圖像展開與拼接等功能于一體，一次測量完成用戶對鉆孔全面直觀的觀測需求。

礦用鉆孔成像儀產品參數：

?產品類型                    便攜式

?連續工作時間                不小于8h

?影像記錄格式                MPEG－4

?顯示屏                     7英寸彩色觸摸顯示屏

?存儲容量                   不小于32G

?產品重量                   主機約2.5kg，計數器約1kg

                             26T探頭約0.8kg，42T探頭約1.2kg

?深度測量誤差               不大于±1%

?光照度                     不低于1000 Lux

?傾角                       測量范圍±90°，精度±0.2°，分辨率：0.01°

?方位角                     測量范圍0°~360°, 精度±1.5°, 分辨率：0.01°

?工具面向角                 測量范圍0°~360°, 精度±1.5°, 分辨率：0.01°

?分辨率                     不低于700Lines
