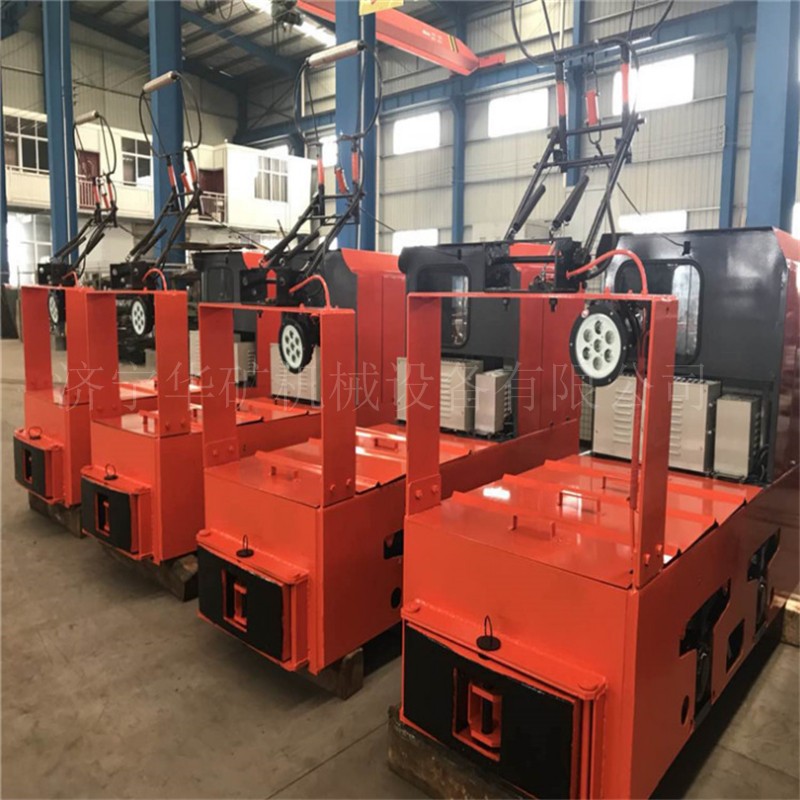

架線式電機車

架線式電機車產品概述：

架線式電機車適用于一般金屬礦山或低瓦斯礦井的主要運輸巷道內，作為牽引礦車、人力車的運輸動力源。為礦山的巷道運輸提高效率，降低勞動強度。

產品執行標準

MT/T1064-2008《礦用窄軌架線式工礦電機車》

海拔高度不超過2000米

周圍環境溫度為-25℃-40℃；相對濕度不大于90%

《煤礦安全規程》規定使用礦用窄軌架線式工礦電機車的場所。

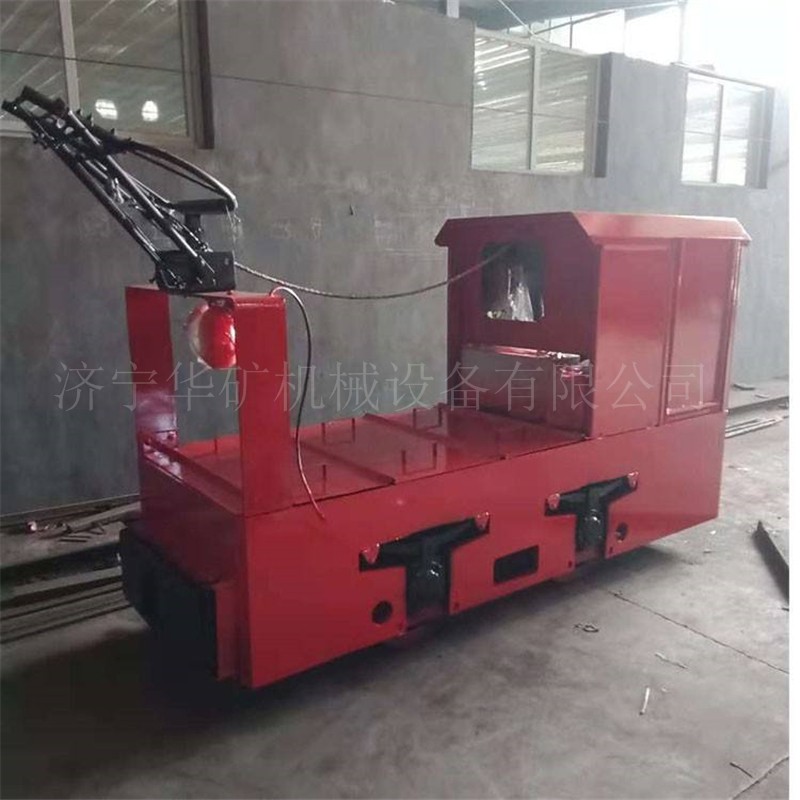

CJY1.5/6.7.9B

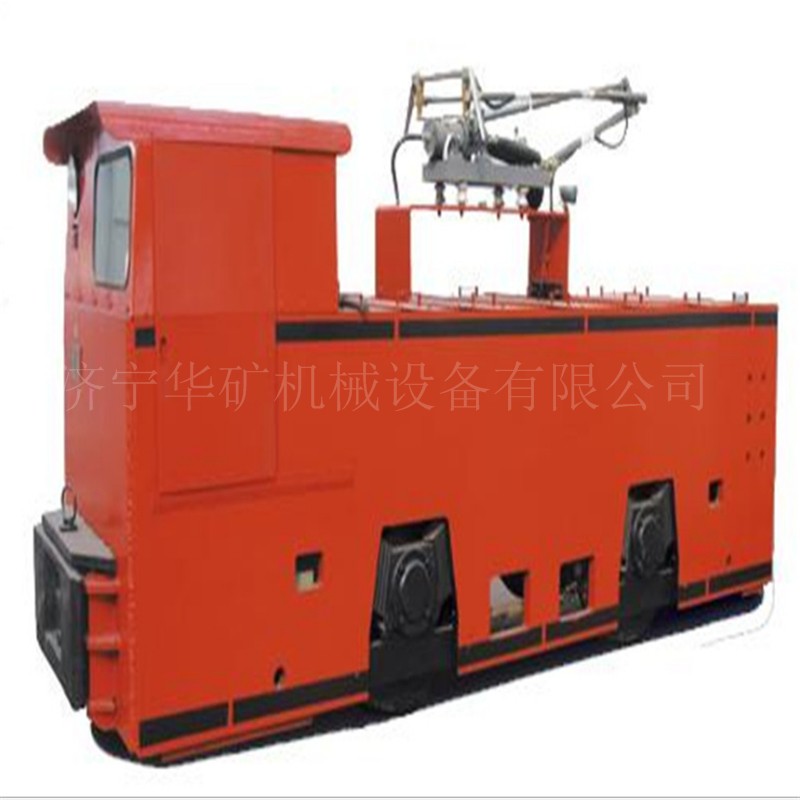

CJY1.5/6.7.9P

架線式電機車外形特征：

軌距                           600、762、900mm

軸距                           650mm

曲線半徑                   5m

車輪滾動圓直徑                 φ460 mm

受電器工作高度（距離軌面高度） 1600-2200mm

排障器高度50mm

外形尺寸(L*W*H)    2370*914(1076、1214)*1500mm

架線式電機車技術參數：

粘著質量           1.5t

牽引力         3.68KN

小時制牽引力       2.55KN   3.24KN

小時制速度         4.54km/h  6.6km/h

額定電壓           100V 250V

牽引電機功率       3.5*1kw  6.5*1kw

牽引高度           210mm  320mm

齒輪傳動比         18.4 (二級傳動)

調速方式           斬波調速變頻調速

制動方式           機械電氣
